Hallo! Ich bin ein Lieferant von Drucktransmittern und werde oft gefragt, wie man diese raffinierten Geräte installiert. Deshalb dachte ich, ich stelle diesen Blogbeitrag zusammen, um Sie Schritt für Schritt durch den Prozess zu führen. Ob Sie ein Heimwerker oder ein Profi in der Branche sind, dieser Leitfaden soll Ihnen dabei helfen, Ihren Drucktransmitter reibungslos in Betrieb zu nehmen.
Was ist ein Drucktransmitter?
Bevor wir uns mit dem Installationsprozess befassen, gehen wir kurz darauf ein, was ein Drucktransmitter ist. Ein Drucktransmitter ist ein Gerät, das den Druck misst und ihn in ein elektrisches Signal umwandelt. Dieses Signal kann dann zur Überwachung und Steuerung verschiedener Prozesse in Branchen wie Öl und Gas, Fertigung und Wasseraufbereitung verwendet werden.
Werkzeuge und Materialien, die Sie benötigen
- Drucktransmitter (wie der2088 Drucktransmitter)
- Schraubenschlüssel (Größe hängt vom Sender und den Anschlüssen ab)
- Dichtband oder Gewindedichtmittel
- Elektrische Verkabelung (geeignete Stärke und Art)
- Schraubendreher
- Multimeter (zum Testen)
Schritt 1: Wählen Sie den richtigen Standort
Der erste Schritt bei der Installation eines Drucktransmitters ist die Auswahl des richtigen Standorts. Sie möchten den Sender an einer Stelle platzieren, an der er den gewünschten Druck genau messen kann. Hier sind einige Dinge, die Sie beachten sollten:
- Vermeiden Sie Vibrationen:Vibrationen können zu ungenauen Messwerten führen und den Sender mit der Zeit beschädigen. Versuchen Sie daher, den Sender an einem Ort zu montieren, der von vibrierenden Geräten entfernt ist.

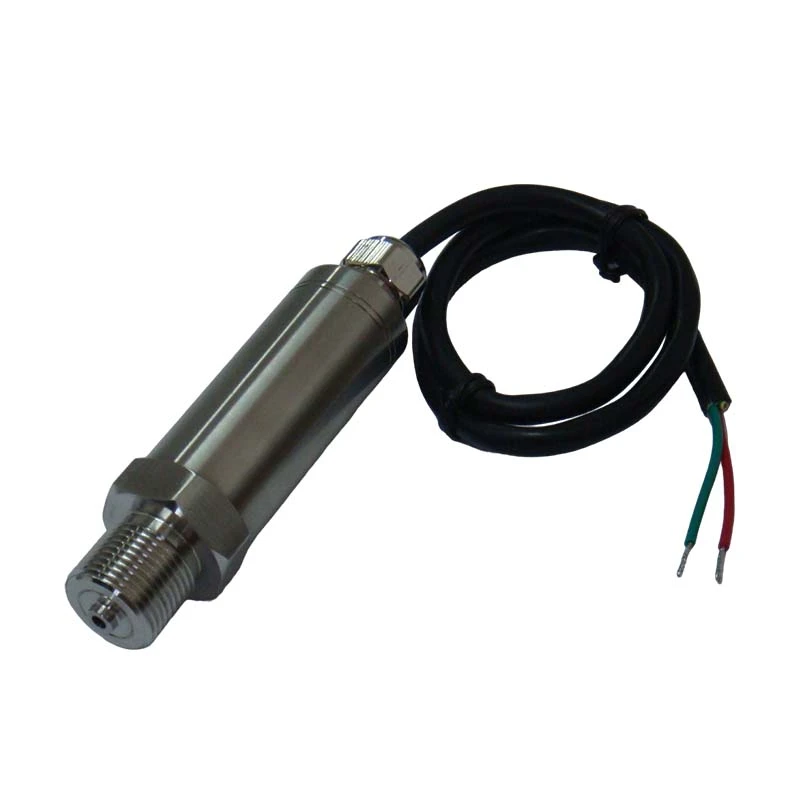

- Halten Sie es trocken:Auch Feuchtigkeit kann den Sender beschädigen. Stellen Sie daher sicher, dass der Standort trocken ist. Wenn Sie den Druck in einer feuchten Umgebung messen müssen, sollten Sie Folgendes in Betracht ziehen:Tauchbarer Drucksensoroder einWasserdichter Druckwandler.
- Einfacher Zugang:Für Wartungs- und Kalibrierungszwecke müssen Sie Zugang zum Sender haben. Wählen Sie daher einen leicht erreichbaren Standort.
Schritt 2: Bereiten Sie die Montagefläche vor
Sobald Sie den Standort ausgewählt haben, ist es an der Zeit, die Montagefläche vorzubereiten. Die Oberfläche sollte sauber, eben und frei von Schmutz sein. Wenn die Oberfläche uneben ist, müssen Sie möglicherweise Unterlegscheiben verwenden, um sie auszugleichen.
Schritt 3: Montieren Sie den Sender
Jetzt ist es an der Zeit, den Sender zu montieren. Die meisten Drucktransmitter werden mit Montagehalterungen oder Flanschen geliefert. Befolgen Sie die Anweisungen des Herstellers, um den Sender mit der entsprechenden Hardware an der Montagefläche zu befestigen. Stellen Sie sicher, dass der Sender sicher befestigt und waagerecht ist.
Schritt 4: Schließen Sie die Druckanschlüsse an
Als nächstes müssen Sie die Druckanschlüsse des Senders anschließen. Die Druckanschlüsse sind normalerweise mit „Hoch“ und „Niedrig“ gekennzeichnet. Verbinden Sie den Hochdruckanschluss mit der Quelle des Drucks, den Sie messen möchten, und den Niederdruckanschluss mit einem Referenzdruck (normalerweise Atmosphärendruck).
Tragen Sie vor dem Herstellen der Verbindungen etwas Dichtband oder Gewindedichtmittel auf die Gewinde der Fittings auf. Dies hilft, Undichtigkeiten zu vermeiden. Verwenden Sie zum Festziehen der Anschlüsse die entsprechenden Schraubenschlüssel. Achten Sie jedoch darauf, sie nicht zu fest anzuziehen, da dies die Gewinde beschädigen kann.
Schritt 5: Schließen Sie die elektrischen Leitungen an
Sobald die Druckanschlüsse angeschlossen sind, ist es an der Zeit, die elektrischen Leitungen anzuschließen. Der Verdrahtungsplan für den Sender sollte in der Anleitung des Herstellers enthalten sein. Stellen Sie sicher, dass Sie das Diagramm sorgfältig befolgen, um elektrische Probleme zu vermeiden.
Entfernen Sie mit einem Schraubendreher die Abdeckung des elektrischen Anschlussblocks am Sender. Schließen Sie die Drähte an die entsprechenden Klemmen an und achten Sie darauf, dass die Verbindungen fest sitzen. Bringen Sie die Abdeckung des Klemmenblocks wieder an.
Schritt 6: Testen Sie den Sender
Bevor Sie den Sender in Betrieb nehmen, ist es wichtig, ihn zu testen, um sicherzustellen, dass er ordnungsgemäß funktioniert. Verwenden Sie ein Multimeter, um das Ausgangssignal des Senders zu messen. Vergleichen Sie den gemessenen Wert mit dem erwarteten Wert basierend auf dem gemessenen Druck.
Wenn der gemessene Wert erheblich vom erwarteten Wert abweicht, liegt möglicherweise ein Problem mit der Installation oder dem Sender selbst vor. Überprüfen Sie die Anschlüsse, die Verkabelung und die Kalibrierung des Senders. Wenn weiterhin Probleme auftreten, wenden Sie sich an den Hersteller, um Unterstützung zu erhalten.
Schritt 7: Kalibrieren Sie den Sender
Sobald der Sender installiert und getestet ist, empfiehlt es sich, ihn zu kalibrieren, um genaue Messungen sicherzustellen. Bei der Kalibrierung wird das Ausgangssignal des Senders an einen bekannten Druckwert angepasst.
Die meisten Drucktransmitter können mit einem Kalibriertool oder einer Software kalibriert werden. Befolgen Sie die Anweisungen des Herstellers, um den Sender zu kalibrieren. Stellen Sie sicher, dass Sie zur Kalibrierung eine zuverlässige Druckquelle verwenden.
Schritt 8: Überwachen und warten Sie den Sender
Nachdem der Sender installiert, kalibriert und in Betrieb genommen wurde, ist es wichtig, ihn regelmäßig zu überwachen und zu warten. Überprüfen Sie regelmäßig das Ausgangssignal des Senders, um sicherzustellen, dass es immer noch korrekt ist. Wenn Sie Änderungen im Ausgangssignal bemerken, liegt möglicherweise ein Problem mit dem Sender oder dem Prozess vor, den er misst.
Beachten Sie außerdem unbedingt die Wartungsempfehlungen des Herstellers. Dies kann die Reinigung des Senders, den Austausch der Dichtungen oder die regelmäßige Überprüfung der Kalibrierung umfassen.
Abschluss
Die Installation eines Drucktransmitters scheint ein komplizierter Prozess zu sein, aber wenn Sie diese Schritte und die Anweisungen des Herstellers befolgen, kann sie einfach und sicher durchgeführt werden. Denken Sie daran, den richtigen Standort zu wählen, den Sender sicher zu montieren, die Druckanschlüsse und die elektrische Verkabelung korrekt anzuschließen, den Sender zu testen und zu kalibrieren sowie ihn regelmäßig zu überwachen und zu warten.
Wenn Sie auf der Suche nach einem Drucktransmitter sind oder Hilfe bei der Installation oder Kalibrierung benötigen, können Sie sich gerne an uns wenden. Wir sind hier, um Ihnen zu helfen, die richtige Lösung für Ihre Bedürfnisse zu finden. Ob Sie ein benötigen2088 Drucktransmitter, ATauchbarer Drucksensor, oder einWasserdichter Druckwandler, wir sind für Sie da. Kontaktieren Sie uns noch heute, um das Beschaffungsgespräch zu beginnen!
Referenzen
- Herstelleranweisungen für Drucktransmitter
- Industriestandards für Druckmessung und Installation
