Als Lieferant von Radar -Level -Messgeräten habe ich die Bedeutung der Genauigkeit in diesen Geräten aus erster Hand miterlebt. Radarspiegelmesser werden in verschiedenen Branchen weit verbreitet, von Öl und Gas über Lebensmittel und Getränke, um den Niveau der Flüssigkeiten oder Feststoffe in Tanks oder Behältern zu messen. Die Genauigkeit eines Radar -Level -Messgeräts kann die betriebliche Effizienz, Sicherheit und Kosten - Effektivität - erheblich beeinflussen. In diesem Blog werde ich mich mit den Faktoren befassen, die die Genauigkeit eines Radar -Level -Messgeräts beeinflussen können.
1. physikalische Eigenschaften des gemessenen Mediums
Die physikalischen Eigenschaften der gemessenen Substanz spielen eine entscheidende Rolle bei der Genauigkeit eines Radarspiegelmessgeräts.
Dielektrizitätskonstante
Die dielektrische Konstante (auch als relative Permittivität bezeichnet) eines Mediums beeinflusst, wie das Radarsignal mit ihm interagiert. Eine höhere Dielektrizitätskonstante ermöglicht es dem Radarsignal, effektiver zu reflektieren. Zum Beispiel hat Wasser eine relativ hohe Dielektrizitätskonstante (etwa 80 bei Raumtemperatur), wodurch es dem Radarspiegelmessgerät die flüssige Oberfläche genau erfasst. Andererseits können Substanzen mit niedrigen dielektrischen Konstanten wie einigen Kohlenwasserstoffen (mit dielektrischen Konstanten um 2 - 3) Herausforderungen stellen. Das Radarsignal spiegelt möglicherweise nicht so stark wider, was zu einer verringerten Genauigkeit führt. Um dies zu beheben, sind einige fortschrittliche Radarpegelmessgeräte so ausgelegt, dass es effektiver mit niedrigen dielektrischen Materialien umgeht, aber es bleibt eine wichtige Überlegung.
Viskosität und Dichte
Hochviskose oder dichte Substanzen können sich auch auf die Genauigkeit der Radarspiegelmessung auswirken. Viskose Materialien können die Bildung eines Films auf der Antenne des Radarpegelmessgeräts verursachen. Dieser Film kann das Radarsignal aufnehmen oder streuen, was zu falschen Messungen führt. In ähnlicher Weise können dichte Materialien eine nicht gleichmäßige Oberfläche aufweisen, insbesondere bei Festkörpern. Die unregelmäßige Oberfläche kann dazu führen, dass das Radarsignal in mehrere Richtungen reflektiert wird, was dem Messgerät schwierig macht, die genaue Ebene zu bestimmen.
Schaum und Dampf
Schaum auf der Oberfläche des gemessenen Mediums kann eine signifikante Fehlerquelle sein. Schaum streuert das Radarsignal und verursacht mehrere Reflexionen. Infolgedessen kann das Radarpegelmessgerät die Schaumoberfläche anstelle der tatsächlichen flüssigen Oberfläche erfassen, was zu ungenauen Ablesungen führt. Dampf über der Flüssigkeit kann das Radarsignal abhängig von seiner Zusammensetzung und Dichte auch absorbieren oder brechen. Zum Beispiel kann in einer chemischen Verarbeitungsanlage Dampf aus flüchtigen Chemikalien das Radarsignal verzerren und die Messgenauigkeit beeinflussen.
2. Umgebungsbedingungen
Die Umgebung, in der das Radar -Level -Messgerät arbeitet, kann sich erheblich auf seine Genauigkeit auswirken.
Temperatur
Extreme Temperaturen können die Leistung des Radarpegelmessgeräts auf verschiedene Weise beeinflussen. Hohe Temperaturen können die thermische Expansion der Antenne und andere Komponenten des Messgeräts verursachen. Diese Ausdehnung kann die Form und die Abmessungen der Antenne verändern und die Art und Weise verändern, wie das Radarsignal emittiert und empfangen wird. Auf der anderen Seite können niedrige Temperaturen die Elektronik des Messgeräts weniger reaktionsschnell machen. Einige Radarpegel -Messgeräte sind so ausgelegt, dass sie innerhalb eines bestimmten Temperaturbereichs arbeiten, und außerhalb dieses Bereichs kann es zu ungenauen Messwerten führen.
Druck
Druckänderungen können auch die Genauigkeit der Messung des Radarniveaus beeinflussen. In hohen Druckumgebungen kann das Radarsignal durch die Kompression der Luft oder Gas um die Antenne beeinflusst werden. Dies kann zu Änderungen der Geschwindigkeit der Radarwelle und der Art und Weise führen, wie sie vom gemessenen Medium reflektiert. Zusätzlich können Druckänderungen dazu führen, dass sich das gemessene Medium unterschiedlich verhalten. In einem hohen Drucktank kann beispielsweise die Flüssigkeit leicht komprimiert werden, was die Pegelmessung beeinflussen kann.
Luftfeuchtigkeit
Eine hohe Luftfeuchtigkeit kann dazu führen, dass sich Feuchtigkeit auf der Antenne des Radarspiegelmessgeräts ansammelt. Feuchtigkeit kann das Radarsignal absorbieren, was zu einer verringerten Signalstärke und ungenauen Messwerten führt. In einigen Fällen kann Feuchtigkeit auch Korrosion der Antenne verursachen, was die Leistung des Messgeräts im Laufe der Zeit weiter beeinträchtigen kann.
3. Installation und Montage
Die ordnungsgemäße Installation und Montage des Radarpegelmessgeräts sind für eine genaue Messung unerlässlich.
Antennenplatzierung
Die Position der Antenne relativ zum gemessenen Medium ist kritisch. Wenn die Antenne nicht richtig ausgerichtet ist, kann das Radarsignal die Oberfläche des Mediums im richtigen Winkel nicht erreichen. Dies kann zu schwachen Reflexionen oder mehreren Reflexionen führen, was zu ungenauen Messwerten führt. Wenn beispielsweise die Antenne zu nahe an der Wand des Tanks installiert ist, kann das Signal vor der Flüssigkeitsoberfläche von der Wand reflektieren, was zu Störungen führt.
Panzergeometrie
Die Form und Größe des Tanks oder des Behälters kann auch die Genauigkeit des Radarpegelmessgeräts beeinflussen. Unregelmäßig geformte Panzer wie solche mit Leitblechen oder inneren Strukturen können dazu führen, dass das Radarsignal auf unerwartete Weise reflektiert. Diese Reflexionen können falsche Echos erzeugen und es dem Messgerät schwierig machen, die tatsächliche Ebene zu bestimmen. Darüber hinaus kann die Größe des Tanks die Signalstärke beeinflussen. In großen Tanks kann das Radarsignal schwächen, wenn es auf die Oberfläche des Mediums und hinten wandert und die Genauigkeit der Messung verringert.
4. Signalstörung
Radarpegelmessgeräte arbeiten, indem elektromagnetische Signale emittieren und empfangen werden. Jede Störung dieser Signale kann die Genauigkeit der Messung beeinflussen.
Externe elektromagnetische Felder
Externe elektromagnetische Felder, z. Diese Felder können dem empfangenen Signal Geräusche hinzufügen, was dem Messgerät schwierig ist, zwischen der tatsächlichen Reflexion vom gemessenen Medium und der Interferenz zu unterscheiden. Um dieses Problem zu mildern, werden Radarspiegelmeter häufig abgeschirmt, um die Auswirkungen externer elektromagnetischer Felder zu verringern. In Umgebungen mit hohen elektromagnetischen Interferenzen können jedoch zusätzliche Maßnahmen erforderlich sein.
Mehrere Radareinheiten
In einigen industriellen Umgebungen können in unmittelbarer Nähe mehrere Radar -Level -Messgeräte installiert werden. Die Signale dieser Messgeräte können sich gegenseitig beeinträchtigen und falsche Echos und ungenaue Messwerte verursachen. Um dies zu vermeiden, sind ein ordnungsgemäßer Abstand und die Frequenzauswahl erforderlich. Radarpegelmessgeräte können so konfiguriert werden, dass sie auf verschiedenen Frequenzen arbeiten, um die Interferenz zu minimieren.
5. Kalibrierung und Wartung
Kalibrierung und Wartung sind entscheidend für die Gewährleistung der langfristigen Genauigkeit von Radarspiegelmessgeräten.
Kalibrierung
Eine ordnungsgemäße Kalibrierung ist unerlässlich, um sicherzustellen, dass das Radarpegelmessgerät genaue Messwerte liefert. Während der Kalibrierung wird das Messgerät angepasst, um die spezifischen Eigenschaften des gemessenen Mediums und der Installationsumgebung zu berücksichtigen. Im Laufe der Zeit kann sich die Leistung des Messgeräts aufgrund von Faktoren wie Temperaturschwankungen, dem Altern oder Änderungen des gemessenen Mediums ändern. Eine regelmäßige Kalibrierung ist erforderlich, um die Genauigkeit aufrechtzuerhalten. Wenn ein Radarpegelmessgerät nicht richtig kalibriert wird, können Ablesungen, die von der tatsächlichen Ebene erheblich abgehalten werden, liefern.
Wartung
Eine regelmäßige Wartung ist auch wichtig für die Genauigkeit von Radar -Level -Messgeräten. Dies beinhaltet die Reinigung der Antenne, um Schmutz, Film oder Feuchtigkeit zu entfernen, die sich möglicherweise angesammelt haben. Es ist ebenfalls erforderlich, die Elektronik und Verkabelung auf Anzeichen von Schäden oder Verschleiß zu inspizieren. Ein gut aufrechterhaltenes Radarspiegelmessgerät bietet eher genaue und zuverlässige Messungen über seine Lebensdauer.

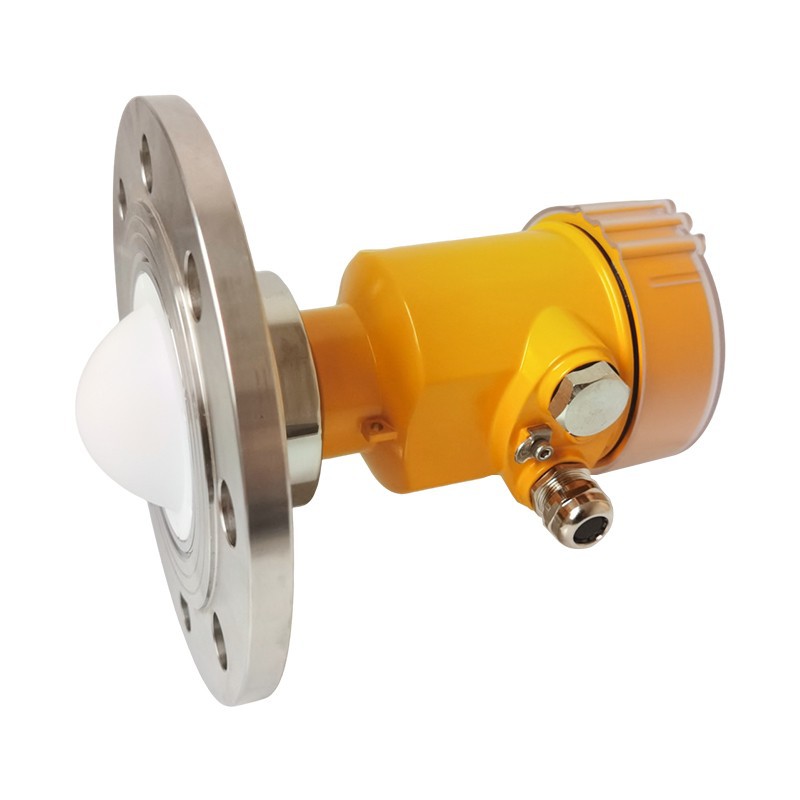

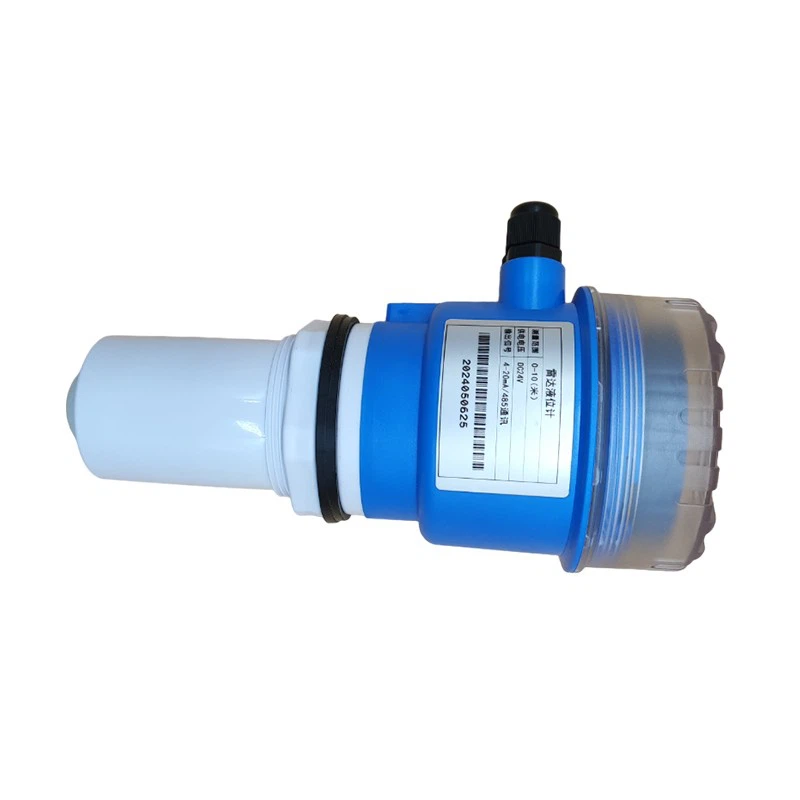

Zusammenfassend wird die Genauigkeit eines Radarspiegelmessgeräts durch eine Vielzahl von Faktoren beeinflusst, einschließlich der physikalischen Eigenschaften des gemessenen Mediums, der Umgebungsbedingungen, der Installation und Montage, Signalstörung sowie Kalibrierung und Wartung. Als Lieferant bieten wir eine Reihe von hochwertigen Radar -Messgeräten wie die anZwei Linien integrierte Ultraschallstufe TSL300Nund dieHochvorbereitungs -Radarspiegelanzeige, die so konzipiert sind, dass die Auswirkungen dieser Faktoren minimiert und genaue Messungen liefern.
Wenn Sie nach einem zuverlässigen Radar -Level -Messgerät für Ihre spezifische Anwendung suchen, empfehle ich Ihnen, uns für eine detaillierte Diskussion zu kontaktieren. Wir können Ihnen helfen, das richtige Produkt auszuwählen und Anleitung zu Installation, Kalibrierung und Wartung zu geben, um die höchste Genauigkeit und Leistung zu gewährleisten.
Referenzen
- "Radar Level Messungstechnologie" - Ein technisches Handbuch auf Radarebene -Messgeräten, die von einem führenden Instrumentenhersteller veröffentlicht wurden.
- "Industrielle Messung und Kontrolle" - Ein Lehrbuch, das verschiedene Aspekte der industriellen Messung abdeckt, einschließlich der Messung der Radarebene.
- Branchen -Whitepapers auf der Genauigkeit und Leistung von Radarebene.
