Was ist die Linearität von Drucktransmittern?

Im Bereich der industriellen Instrumentierung spielen Drucktransmitter eine zentrale Rolle bei der Messung und Umwandlung von Druck in ein elektrisches Signal. Einer der entscheidenden Leistungsparameter von Drucktransmittern ist die Linearität. Als vertrauenswürdiger Anbieter von Drucktransmittern bin ich hier, um näher darauf einzugehen, was Linearität im Kontext von Drucktransmittern bedeutet, welche Bedeutung sie hat und wie sie sich auf verschiedene Anwendungen auswirkt.

Linearität in Drucktransmittern verstehen

Unter Linearität versteht man den Zusammenhang zwischen dem Eingangsdruck und dem Ausgangssignal eines Drucktransmitters. Im Idealfall wäre dieser Zusammenhang vollkommen linear, was bedeutet, dass eine Druckänderung zu einer proportionalen Änderung des Ausgangssignals führen würde. Wenn ein Druckmessumformer beispielsweise einen Bereich von 0 bis 100 psi und ein Ausgangssignal von 4 bis 20 mA hat, würde eine lineare Beziehung bedeuten, dass sich das Ausgangssignal bei jedem Druckanstieg um 1 psi um einen festen Betrag erhöht.

Mathematisch kann die Linearität als Geradengleichung (y = mx + b) ausgedrückt werden, wobei (y) das Ausgangssignal, (x) der Eingangsdruck, (m) die Steigung der Linie (Empfindlichkeit) und (b) der Achsenabschnitt ist. Bei realen Drucktransmittern ist das Erreichen einer perfekten Linearität jedoch aufgrund verschiedener Faktoren wie mechanischer und elektrischer Nichtidealität äußerst schwierig.

Quellen der Nichtlinearität

1. Mechanische Nichtlinearitäten: Drucktransmitter verwenden häufig mechanische Sensorelemente wie Membranen oder Faltenbälge. Diese Elemente können bei unterschiedlichen Druckbelastungen ein nichtlineares Verhalten zeigen. Beispielsweise kann sich eine Membran bei steigendem Druck, insbesondere bei Annäherung an den maximalen Nenndruck, nichtlinear verformen. Diese nichtlineare Verformung kann zu einem nichtlinearen Zusammenhang zwischen dem Druck und der mechanischen Verschiebung führen, der wiederum Auswirkungen auf das Ausgangssignal hat.
2. Elektrische Nichtlinearitäten: Die in Drucktransmittern verwendeten elektrischen Komponenten wie Verstärker und Signalaufbereitungsschaltungen können ebenfalls zu Nichtlinearitäten führen. Verstärker haben möglicherweise einen begrenzten linearen Betriebsbereich, und wenn sich das Eingangssignal dem Sättigungspunkt nähert, steigt der Ausgang möglicherweise nicht mehr linear mit dem Eingang an. Darüber hinaus können sich die Eigenschaften von Widerständen, Kondensatoren und anderen passiven Komponenten je nach Temperatur und anderen Umgebungsfaktoren ändern, was zu einem nichtlinearen Verhalten führt.
3. Hysterese: Hysterese ist ein weiterer Faktor, der bei Druckmessumformern zu Nichtlinearität führen kann. Eine Hysterese tritt auf, wenn der Ausgang des Messumformers nicht nur vom aktuellen Druck, sondern auch vom vorherigen Druckverlauf abhängt. Wenn beispielsweise der Druck von einem niedrigen Wert auf einen hohen Wert erhöht und dann wieder auf den ursprünglichen Wert gesenkt wird, folgt das Ausgangssignal möglicherweise nicht demselben Pfad, was zu einer nichtlinearen Schleife führt.

Messung der Linearität

Um die Linearität eines Druckmessumformers zu quantifizieren, verwenden Hersteller typischerweise das Konzept des Linearitätsfehlers. Der Linearitätsfehler ist definiert als die maximale Abweichung des tatsächlichen Ausgangssignals vom idealen linearen Ausgangssignal über den gesamten Skalenbereich des Senders. Sie wird normalerweise als Prozentsatz der Gesamtleistung (FSO) ausgedrückt.

Es gibt verschiedene Methoden zur Berechnung des Linearitätsfehlers, z. B. unabhängige Linearität, terminalbasierte Linearität und Best-Fit-Linearität mit gerader Linie. Die unabhängige Linearität wird bestimmt, indem die am besten geeignete Gerade gefunden wird, die die maximale Abweichung von der tatsächlichen Ausgabekurve ohne Einschränkungen für die Endpunkte minimiert. Bei der terminalbasierten Linearität hingegen werden die Endpunkte des Kalibrierungsbereichs als Referenzpunkte für die Gerade verwendet.

Bedeutung der Linearität in Anwendungen

1. Genaue Messung: In vielen industriellen Anwendungen ist eine genaue Druckmessung von entscheidender Bedeutung für die Prozesssteuerung, Sicherheit und Qualitätssicherung. Ein Drucktransmitter mit hoher Linearität sorgt dafür, dass die gemessenen Druckwerte zuverlässig und konsistent sind. Beispielsweise kann in einem chemischen Prozess, bei dem eine präzise Druckkontrolle erforderlich ist, um die Reaktionsbedingungen aufrechtzuerhalten, ein nichtlinearer Drucktransmitter zu ungenauen Messwerten führen, was zu Problemen bei der Produktqualität oder sogar zu Sicherheitsrisiken führen kann.
2. Kalibrierung und Rückverfolgbarkeit: Linearität spielt auch bei der Kalibrierung und Rückführung von Drucktransmittern eine wichtige Rolle. Bei der Kalibrierung wird die Ausgabe eines Senders mit einem bekannten Standard verglichen, um dessen Genauigkeit sicherzustellen. Ein linearer Sender ist einfacher zu kalibrieren, da die Beziehung zwischen Eingang und Ausgang vorhersehbarer ist. Dies ermöglicht den Aufbau einer rückführbaren Kalibrierkette auf nationale oder internationale Standards, die für die Einhaltung regulatorischer Anforderungen unerlässlich ist.
3. Systemkompatibilität: In komplexen Industriesystemen müssen Drucktransmitter mit anderen Instrumenten und Steuerungssystemen kompatibel sein. Ein lineares Ausgangssignal vereinfacht den Integrationsprozess, da es problemlos von Standard-Signalaufbereitungsschaltungen und -steuerungen verarbeitet werden kann. Nichtlineare Ausgangssignale erfordern möglicherweise zusätzliche Signalverarbeitungsschritte zur Korrektur der Nichtlinearität, was die Komplexität und Kosten des Systems erhöhen kann.

Unsere Produktpalette und Linearität

Als Lieferant von Drucktransmittern bieten wir eine breite Palette von Produkten mit hervorragender Linearitätsleistung. UnserDigitaler Druckwandlerist mit fortschrittlicher Sensortechnologie und Signalaufbereitungsschaltungen ausgestattet, um Nichtlinearitäten zu minimieren. Es liefert ein hochpräzises und lineares Ausgangssignal und eignet sich daher für Anwendungen, die eine präzise Druckmessung erfordern, wie z. B. Labortests und die Halbleiterfertigung.

UnserRSSenderstabilität Edelstahlist ein weiteres Produkt, das sich durch eine hohe Linearität auszeichnet. Es besteht aus hochwertigen Edelstahlmaterialien und bietet eine hervorragende mechanische Stabilität und Beständigkeit gegenüber Umwelteinflüssen. Dieser Sender ist ideal für industrielle Anwendungen in rauen Umgebungen, in denen Linearität und Zuverlässigkeit von größter Bedeutung sind.

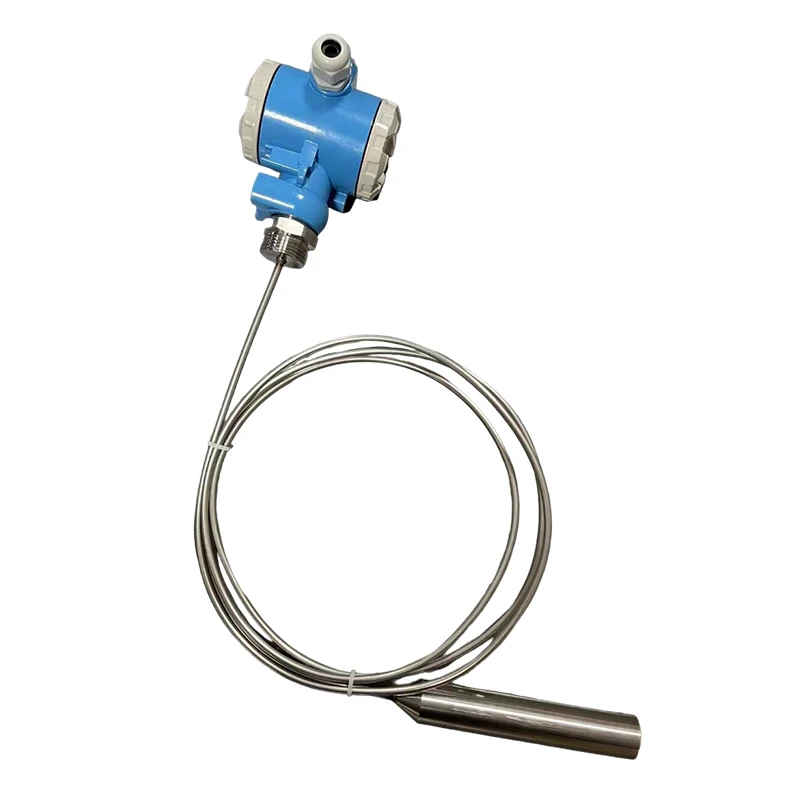

Für Anwendungen, die eine Tauchdruckmessung erfordern, sind unsereTauchbarer Drucksensorist eine tolle Wahl. Es ist für den Unterwasserbetrieb konzipiert und liefert auch unter schwierigen Bedingungen ein lineares Ausgangssignal. Der Sensor ist sorgfältig kalibriert, um eine hohe Linearität und Genauigkeit zu gewährleisten, sodass er für Anwendungen wie die Überwachung des Wasserstands und das Grundwassermanagement geeignet ist.

Abschluss

Linearität ist ein kritischer Leistungsparameter von Drucktransmittern, der sich direkt auf die Genauigkeit, Zuverlässigkeit und Kompatibilität dieser Instrumente in verschiedenen industriellen Anwendungen auswirkt. Obwohl es schwierig ist, eine perfekte Linearität zu erreichen, sind moderne Drucktransmitter darauf ausgelegt, Nichtlinearitäten durch fortschrittliche Sensortechnologie, Signalaufbereitung und Kalibrierungstechniken zu minimieren.

Als Lieferant von Drucktransmittern sind wir bestrebt, qualitativ hochwertige Produkte mit hervorragender Linearitätsleistung bereitzustellen. Unsere Produkte werden sorgfältig entwickelt und getestet, um den unterschiedlichen Anforderungen unserer Kunden in verschiedenen Branchen gerecht zu werden. Ganz gleich, ob Sie einen Drucktransmitter für eine einfache Drucküberwachungsanwendung oder ein komplexes Prozessleitsystem suchen, wir haben die richtige Lösung für Sie.

Wenn Sie Interesse an unseren Drucktransmittern haben oder Fragen zur Linearität und ihren Auswirkungen auf Ihre Anwendung haben, können Sie uns gerne für ein ausführliches Gespräch kontaktieren. Unser Expertenteam unterstützt Sie gerne bei der Auswahl des am besten geeigneten Drucktransmitters für Ihre spezifischen Anforderungen und unterstützt Sie während des gesamten Beschaffungsprozesses.

Referenzen

1. Doebelin, EO (2003). Messsysteme: Anwendung und Design. McGraw - Hill.
2. Kutz, M. (2006). Handbuch für Instrumentierungs- und Steuerungssysteme. McGraw - Hill.
3. ISO 9001:2015 Qualitätsmanagementsysteme – Anforderungen.
