Produktbeschreibung

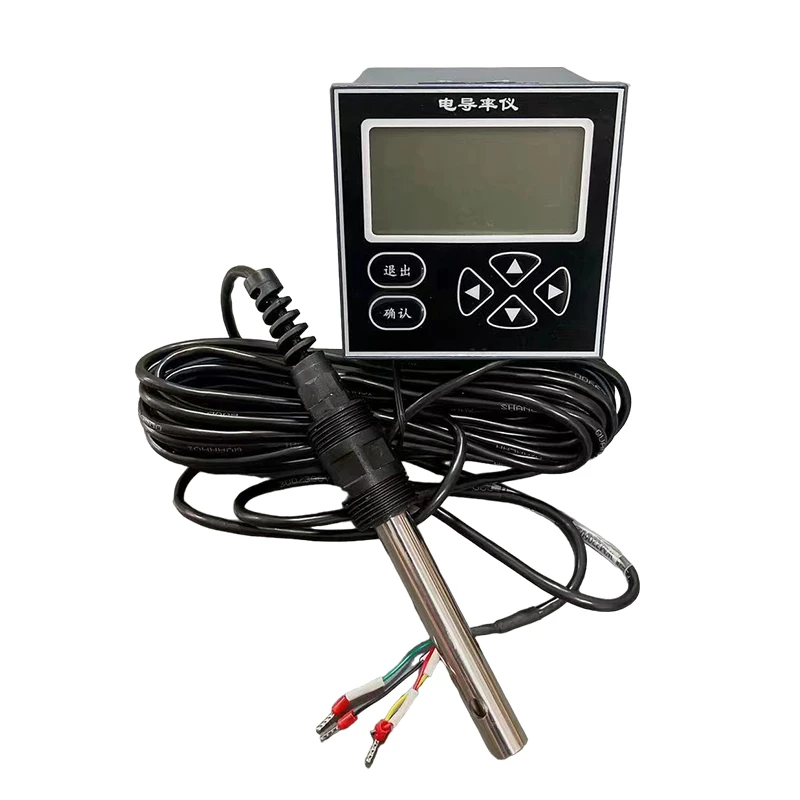

Das Online-Leitfähigkeitsmessgerät (im Folgenden als Instrument bezeichnet) ist ein Online-Überwachungsinstrument für die Wasserqualität mit einem Mikroprozessor. Dieses Instrument ist mit Leitfähigkeitselektroden verschiedener Typen und Konstanten zur kontinuierlichen Überwachung und Kontrolle der Leitfähigkeits- und Temperaturwerte wässriger Lösungen ausgestattet. Weit verbreitet in Kraftwerken, Petrochemie, Metallurgie, Papierindustrie, Umweltwasseraufbereitung, Leichtindustrieelektronik und anderen Bereichen. Überwachung und Kontrolle der Roh- und Produktionswasserqualität in Wasserproduktionsanlagen wie Kraftwerkkühlwasser, Ergänzungswasser, gesättigtem Wasser, Kondensat- und Kesselwasser, Ionenaustausch, Umkehrosmose EDL, Meerwasserdestillation usw.
Das Gerät verfügt über einen LCD-Bildschirm; intelligente chinesische Menüführung; hat Strom- oder Spannungsausgang, frei einstellbaren Messbereich, Alarmaufforderungen für obere und untere Grenzwerte, zwei Sätze Relaissteuerschalter und einstellbaren Hysteresebereich; automatische oder manuelle Temperaturkompensation;
Je nach Benutzerbedarf können Leitfähigkeitselektroden in verschiedenen Formen installiert werden, beispielsweise als Durchflusstyp, Rohrleitungstyp, Sinktyp und Flanschtyp.
Strukturelle Merkmale
Das gesamte Messsystem besteht hauptsächlich aus zwei Teilen: Instrument vom Typ DDG1001 (Sekundärmessgerät) und Leitfähigkeitselektrode (Primärmessgerät). Die Elektrode berührt die Messlösung und das Instrument zeigt den Leitfähigkeitswert, die Temperatur und den Betriebsstatus der gemessenen wässrigen Lösung an.
Funktionsprinzip
Messprinzip: Um eine Elektrodenpolarisation zu vermeiden, erzeugt das Gerät ein hochstabiles Sinuswellensignal, das der Elektrode hinzugefügt wird. Der durch die Elektrode fließende Strom ist proportional zur Leitfähigkeit der gemessenen Lösung. Das Gerät wandelt den Strom von einem Operationsverstärker mit hoher Impedanz in ein Spannungssignal um, das verstärkt, phasenempfindlich erkannt und durch ein programmierbares Signal gefiltert wird, um ein Potentialsignal zu erhalten, das die Leitfähigkeit widerspiegelt. Der Mikroprozessor tastet durch Umschalten abwechselnd das Temperatursignal und das Leitfähigkeitssignal ab und erhält nach Berechnung und Temperaturkompensation den Leitfähigkeitswert und den Temperaturwert der gemessenen Lösung bei 25 Grad.
Prinzip der Temperaturkompensation: Die Leitfähigkeit der Elektrolytlösung wird durch Temperaturänderungen beeinflusst und erfordert eine Temperaturkompensation. Der Temperaturkoeffizient einer schwachen wässrigen Lösung beträgt 2,00 % Grad, und je höher die Konzentration, desto kleiner der Temperaturkoeffizient. Der Temperaturkoeffizient für Lösungen mit niedrigeren Konzentrationen (1 µ S · cm-1) ist nicht auf 2,00 % Grad festgelegt, sondern wird vom Benutzer eingestellt und liegt zwischen 0,00 und 9,99 %.
Technische Parameter
| Leitfähigkeit | {{0}} µ S·cm-1 (K=0.01); 20-200µS·cm-1 (K=0.1); 200µS·cm-1-4mS·cm{{10}} (K=1.0); 4-20.0mS·cm-1;(K=10.0) 20-100.0mS·cm-1; (K=30.0) | Zwei Sätze Relais-Steuerkontakte | 3 A 240 V AC, 6 A 28 V DC oder 120 V AC; |
| Temperatur | -5~110 Grad; | Stromversorgung | 220 V Wechselstrom ± 10 %, 50 ± 1 Hz, Leistung kleiner oder gleich 3 W; 24 V Gleichstrom, Leistung kleiner oder gleich 1 W (muss vorgegeben werden); 12 V Gleichstrom, Leistung kleiner oder gleich 1 W (muss vorgegeben werden); |
| Auflösung | Leitfähigkeit {{0}}.01 µ S · cm-1; 0,01 mS·cm-1 Temperatur 0,1 Grad ; | Außenmaße | 96 x 96 x 130 mm; |
| Grundlegender Instrumentenfehler | Leitfähigkeit ± 1,0% F · S ± 1 Wort, Temperatur ± 0,5 Grad; | Installationsmethode | Auf Festplatte montiert (eingebettet); |
| Elektronische Einheit automatischer oder manueller Temperaturkompensationsbereich | 0-110 Grad (Referenztemperatur 25 Grad); | Öffnungsgröße | 91 x 91 mm; |
| Automatische Temperaturkompensation Fehler der Elektronikeinheit | ± 0.5% F · S; | Wandmontage | Wasserdichte Wandbox, Größe 300 (Höhe) x 200 (Breite) x 167 (Tiefe) mm; |
| Stabilität der elektronischen Einheit | ± 0,2 % F · S ± 1 Wort/24 Stunden; | Instrumentengewicht | 0,6 kg; |
| Wiederholbarkeitsfehler der Elektronikeinheit | Kleiner oder gleich 0,2 % F · S ± 1 Wort; | Umgebungstemperatur | -10~60 Grad; |
| Alarmfehler der Elektronikeinheit | ± 1% F · S; | Relative Luftfeuchtigkeit | nicht mehr als 90 %; |
| Ausgangsstromfehler der Elektronikeinheit | ± 1% F · S; | Außer dem Erdmagnetfeld gibt es keine starken Magnetfeldstörungen in der Umgebung. | |
| Signalausgang | 0-10mA (Lastwiderstand ＜ 1,5 K Ω); 4-20mA (Lastwiderstand ＜ 750 Ω); 0-5V, 0-10V optional (muss reserviert werden); |
 |
|
Elektrodeninstallation
Schematische Darstellung geeigneter Elektrodentypen zur Montage der Basis
③ Flanschtyp: individuelle Flanschinstallation entsprechend den Benutzeranforderungen.
④ Eingangstyp: Stecken Sie die Elektroden direkt in das Wasserbecken, den Tank oder den Turm und machen Sie die Elektrodenkabel wasserdicht oder installieren Sie sie mit Schutzhüllen.
⑤ Andere Methoden: Wenn oben keine geeignete Installationsmethode gefunden wird, wenden Sie sich bitte an den Hersteller, um eine spezielle Installationsmethode anzupassen.
